Hellend dak montagesysteem
Eenvoudige en robuuste installatie van PV-modules
op schuine daken.

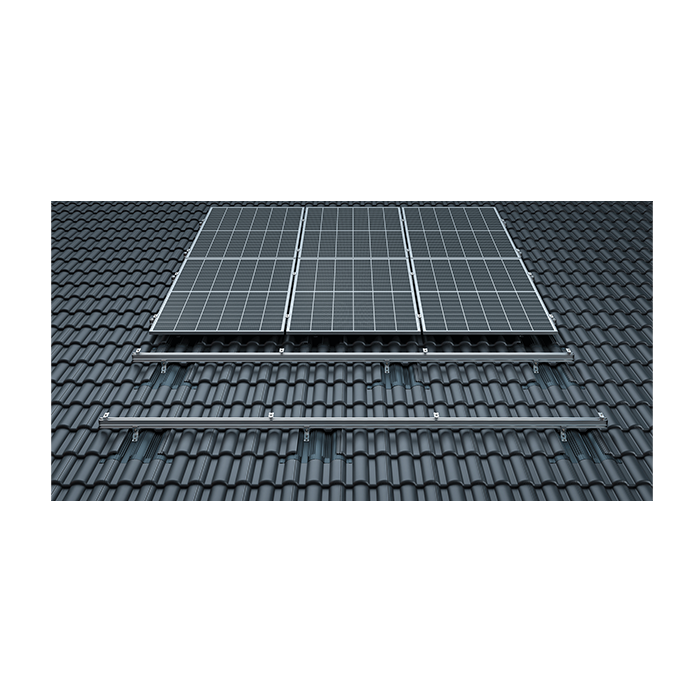

De COMPACTPITCH systeemfamilie wordt gebruikt voor het monteren van PV modules met frame op hellende daken. Het kenmerkt zich door de vele montagemogelijkheden. Op die manier maakt het systeem de installatie van de PV-modules in portrait en landscape formaat mogelijk. De componenten kunnen ook op verschillende manieren worden gecombineerd. Het ontwerp kan eenvoudig en gemakkelijk in slechts een paar stappen worden uitgevoerd met de online 3D-software AEROTOOL .De software levert uitgebreide informatie in een projectrapport met statische gegevens en een materiaallijst met prijs voor geautomatiseerde bestelling van AEROCOMPACT-producten.

Gemakkelijke montage
Snelle en gebruiksvriendelijke montage.

Meer energie
Het systeem maakt een optimale ventilatie mogelijk en daarmee een verhoging van de opbrengst.

De componenten van de COMPACTPITCH modulaire systemen bieden de mogelijkheid om op verschillende manieren met elkaar gecombineerd te worden.

DE UITDAGING
Voor de installatie van dakhaken is meestal een grote verscheidenheid aan gereedschap en machines nodig. Bij conventionele dakhaken moeten de dakpannen met een haakse slijper worden bewerkt om de dakpan vlak over de dakhaak te kunnen plaatsen. Bij deze bewerking bestaat het risico dat ze breken en na verloop van tijd gaan lekken. De positionering van de dakhaak is afhankelijk van de dakpan, waardoor de krachten niet optimaal worden overgebracht op de dakstructuur via het dakspant. Het gebruik van vervangende dakpannen van plaatstaal leidt tot hoge opslagkosten voor de installateur en verhoogt door de grote verscheidenheid aan soorten, vooral op de Europese markt, het risico op complicaties en dus vertragingen bij de levering en installatie.

DE OPLOSSING

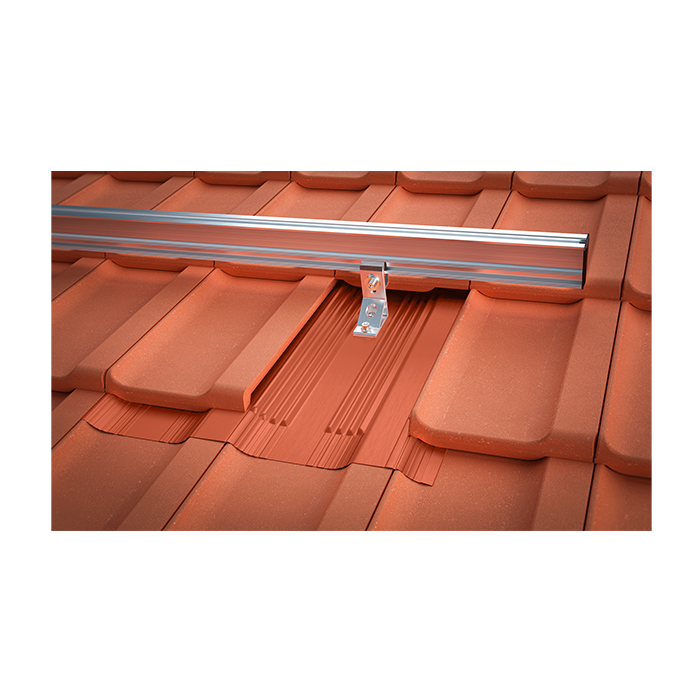

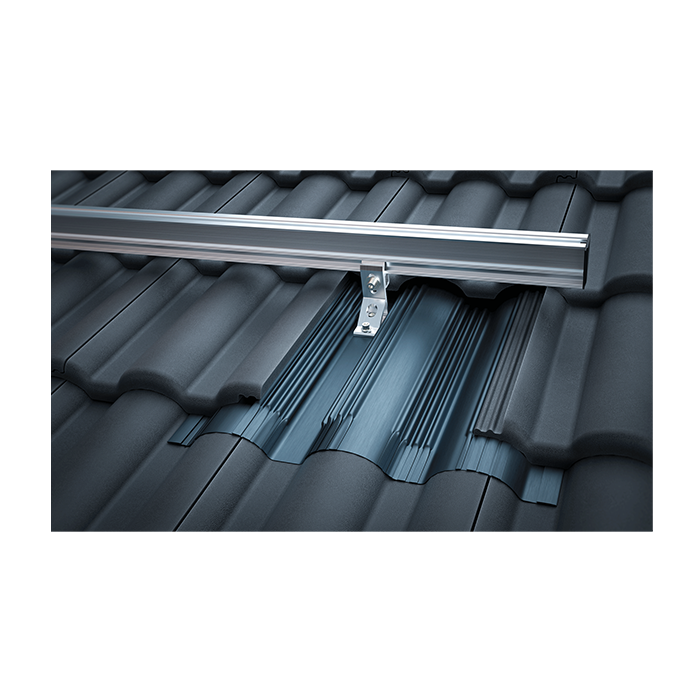

Het XM-F REPTILE systeem biedt een innovatieve oplossing voor een groot aantal verschillende dakpannen op hellende daken: Met een flexibele afdekking die zich aanpast aan de vorm van de dakpan. AEROCOMPACT’s Pierce Labyrinth afdichting maakt een flexibele positionering van de dakhaak op het gootstuk mogelijk. De dakhaak kan dus altijd centraal op de dakspant gemonteerd worden, ongeacht de positie van de dakpan, waardoor een optimale krachtoverbrenging gegarandeerd wordt. Dit resulteert in een enorm draagvermogen van de dakhaak en leidt, afhankelijk van het toepassingsgebied en de systeemcombinatie, tot een aanzienlijke vermindering van het aantal bevestigingspunten. Een steunplaat is alleen nodig om ophoping door sneeuwbelasting te voorkomen als de afdekplaat zich buiten het moduleveld bevindt. De slee kan op drie verschillende hoogtes worden ingesteld en aan de hoogte van de panlat worden aangepast. Fijnafstelling van de ingeschakelde rail is mogelijk met de voorgemonteerde snelkoppeling. Met onze speciaal ontwikkelde zelftapper hebben installateurs maar één bit nodig om alle schroeven vast te draaien.

Het XM-F REPTILE systeem is een nieuw dakhaakontwerp dat bijzonder sterk is door de geoptimaliseerde krachtoverbrenging naar de dakspant. Hierdoor is het veel gemakkelijker te installeren in gebieden met een hoge sneeuwbelasting. In gebieden met een lagere sneeuwbelasting kan het aantal dakhaken aanzienlijk worden verminderd door ze te combineren met de X60-rail, waardoor installatietijd en bouwkosten worden bespaard.

DE VARIANTEN
In vergelijking met vervangende metalen dakpannen, verlaagt de reductie tot slechts één variant de opslagkosten vele malen. De flexibele oplossing is verkrijgbaar in bruin, rood en antraciet. Een dakhaak voor elke vereiste vereenvoudigt logistiek en werkvoorbereiding. Voor klanten die vervangende metalen dakpannen gebruiken, maakt de vermindering van het aantal varianten de inkoop, opslagkosten en planning eenvoudiger.

Meer producten van deze fabrikant

COMPACTPITCH XM-F REPTILE

AEROCOMPACT
Dit product is direct te koop bij de fabrikant.
Klik hier om de website van de fabrikant te bezoeken.
Dit product is te koop bij de volgende installateurs:
  • Deze informatie is niet beschikbaar.
Dit product inkopen bij de groothandel? Klik hier!
Noot: Alleen voor installateurs
Specificaties
Merk

AEROCOMPACT

Land van herkomst

Oostenrijk

Montagewijze

Schuin dak
