Project van de week | ‘Zwevende’ zonnepanelen op 58 meter hoogte

De Ananas is een bouwproject van De Raad Groep. De 374 appartementen die het familiebedrijf er realiseert, worden deels verhuurd en deels verkocht. Het bouwproject bestaat uit 5 plandelen die stapsgewijs worden gerealiseerd. In het hart van het gebouw, dat ontworpen is door Van Egmond Architecten, wordt op de tweede verdieping een groene binnentuin gerealiseerd.

Luchtbehandeling

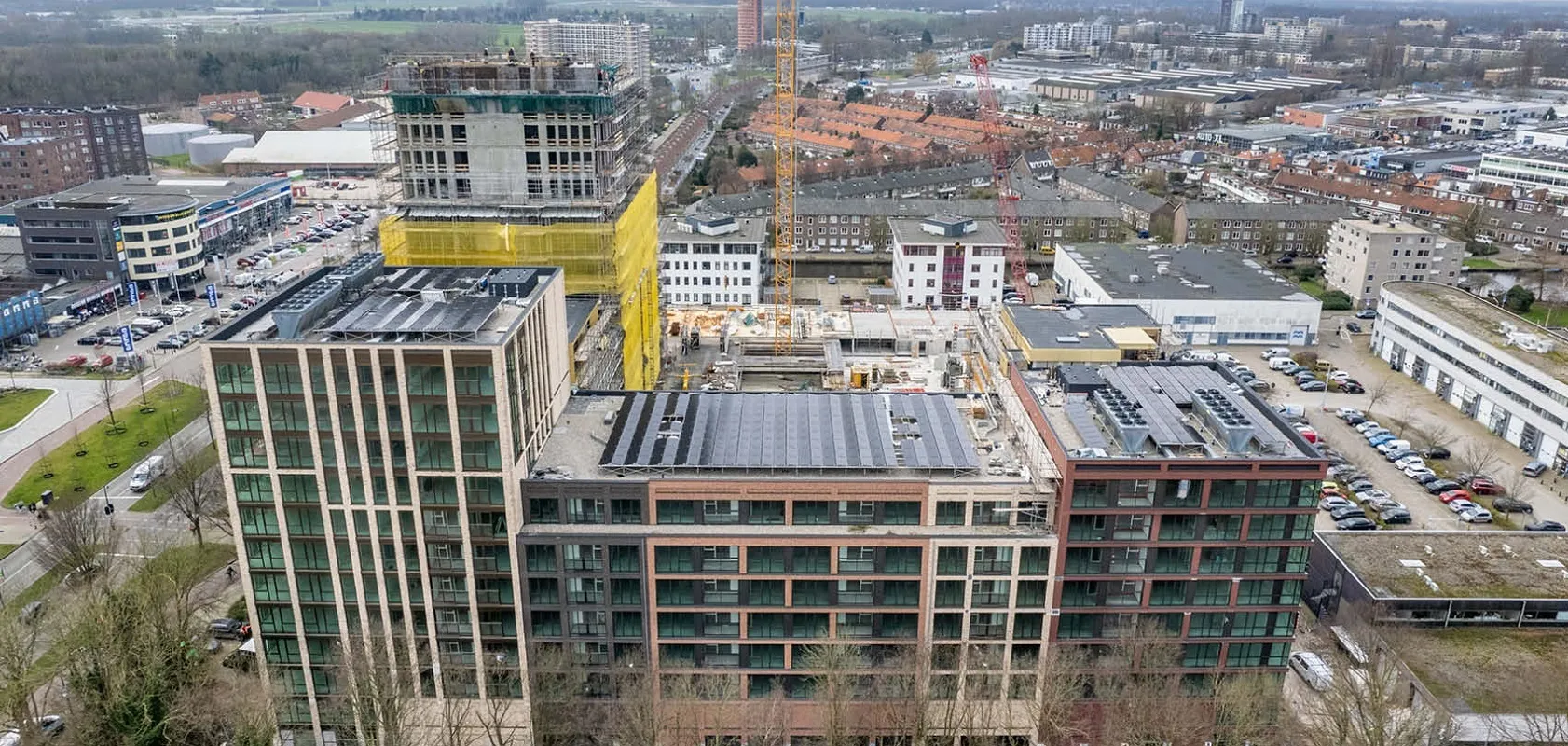

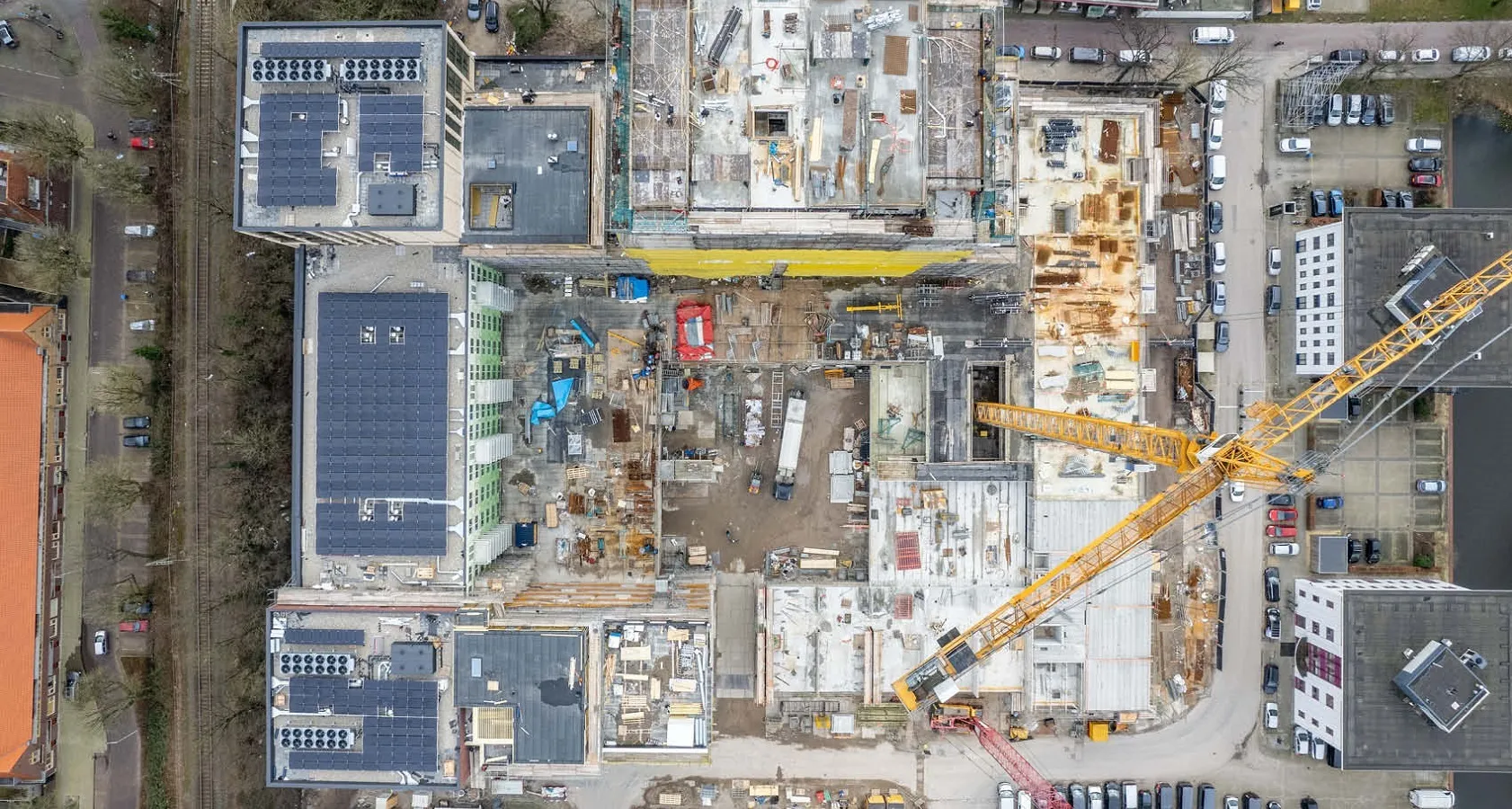

De eerste fase van De Ananas, bestaande uit 133 appartementen, wordt nog dit jaar opgeleverd. Op het dak van de gebouwen, die allemaal een verschillende hoogte kennen, worden de technische installaties geplaatst.

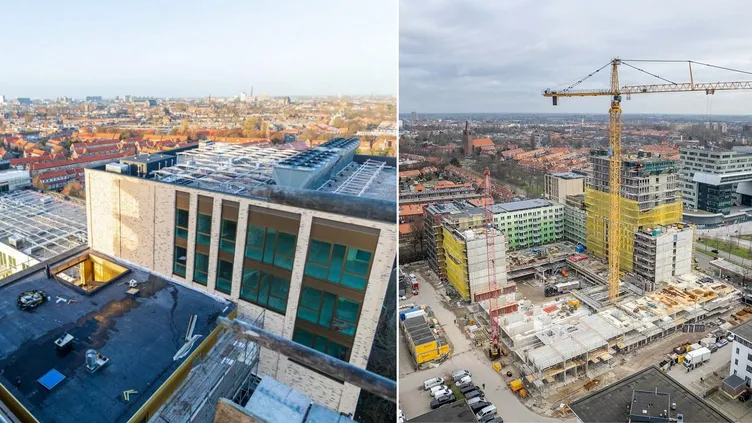

Inmiddels zijn ook de eerste honderden zonnepanelen gemonteerd door installateur YellowNRG dat daarbij gebruikmaakt van de expertise van montagesysteemfabrikant Arrowsol. ‘De Ananas is het tot nu toe hoogste gebouw waarvoor wij onze montagematerialen hebben geleverd’, vertelt Paul Tetteroo van Arrowsol. ‘De zonnepanelen zijn over de luchtbehandelingsinstallatie heen geplaatst. Dus naast het feit dat het dak van zichzelf al heel hoog is, zijn de zonnepanelen nog eens 80 centimeter hoger geïnstalleerd. De zonnepanelen hebben een oost-westopstelling om de opwek van zonne-energie gelijkmatig over de dag te verdelen.’

Links liggen
Tetteroo ziet het niet langer als een trend dat zonnepanelen op het dak strijden om een plekje. Het is voor hem niet meer dan normaal, maar daarbij valt hem wel iets op. ‘De grote fabrikanten laten dit soort projecten links liggen. Zij richten zich liever op het maken van “meters”. Dit vergt maatwerk en is niet met een standaardcalculatietool te realiseren. Niet voor niets is bij dit project speciaal een constructeur ingeschakeld voor de onderbouwing van alle berekeningen.’

Dakpenetratiemodule
Vanwege de hoge windbelasting is ervoor gekozen de bevestiging te realiseren met Arrowsols Flatroof Penetration Unit HD (FRPU HD). Dat is de grotere broer van de dakpenetratiemodule FRPU XT. Tetteroo: ‘Ons montagesysteem houdt als enige in de markt rekening met koudebrug en ponsweerstand en is daardoor zelfs inzetbaar op “slappe isolatie” zoals glas- en steenwol. Een van de uitdagingen bij dit project was het feit dat door de hoge normen voor afschot, alle FRPU’s op maat geleverd moesten worden naargelang de locatie op het dak.’

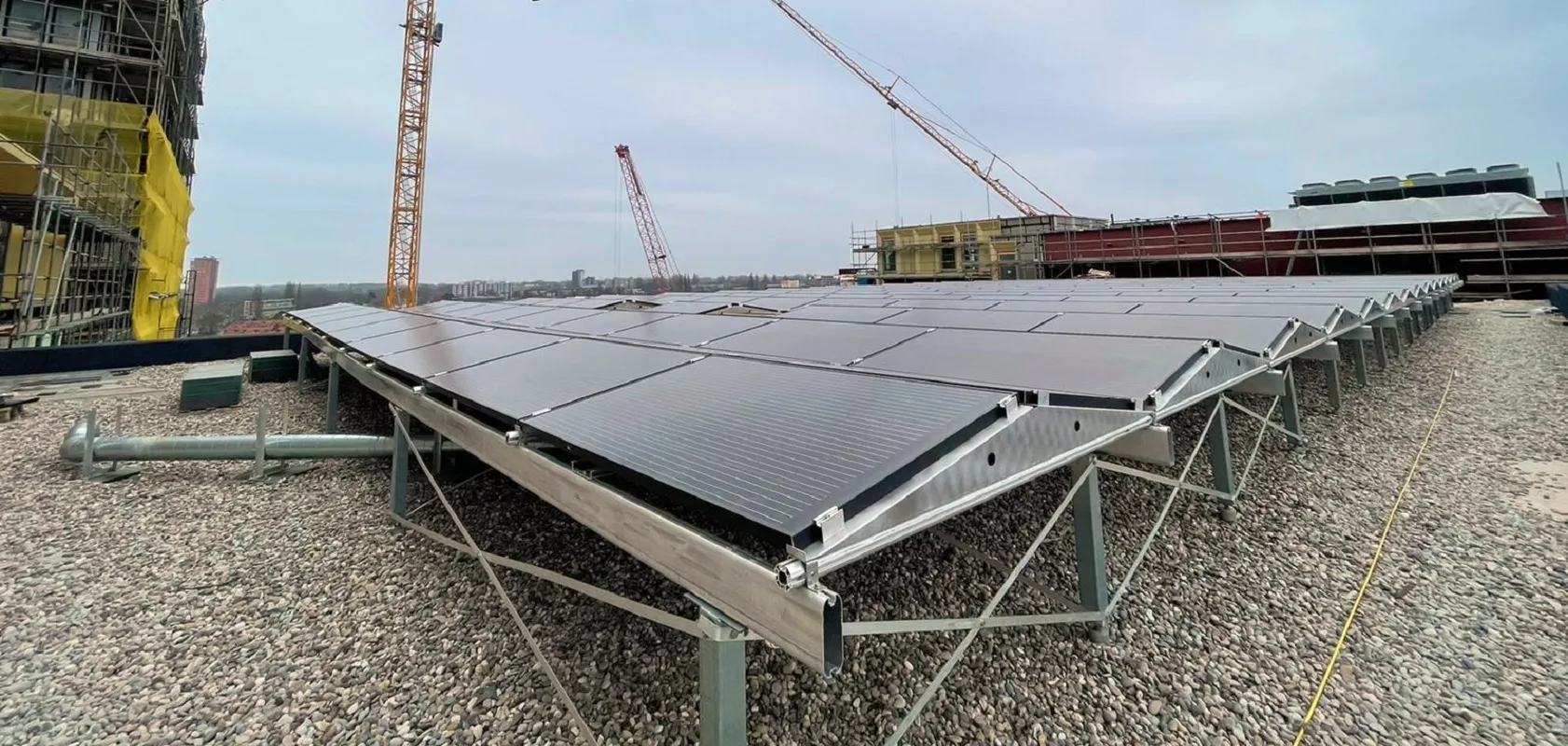

Tetteroo legt uit dat de geplaatste dakpenetratiemodules zijn voorzien van draagprofielen die tot 5 meter overbrugging inzetbaar zijn. ‘Vervolgens is de oost-westopstelling uitgevoerd met zogenaamde “indraaidriehoeken” die aan de zijkant van het montageprofiel worden ingestoken. De installateur draait ze in positie waarbij enkel een bevestiging aan de bovenzijde van het profiel nodig is.’
