AEROCOMPACT lanceert nieuw dakhaaksysteem voor montage zonnepanelen bij metalen dakpannen

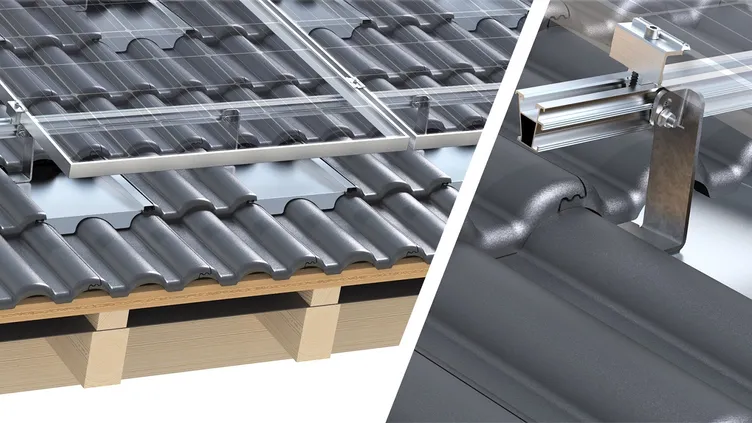

Standaard geschroefde dakhaken voor pannendaken kunnen door hun vorm slechts beperkte belastingen op de onderconstructie van het dak overbrengen. De nieuwe CompactPITCH XM-P-serie combineert dakhaken en metalen dakpannen.

Roestvrijstalen beugel
Door het ontwerp kan de robuuste, roestvrijstalen beugel op een gording geplaatst worden, zodat de lasten volledig kunnen worden overgedragen en is deze bestand tegen sneeuwbelasting tot 4,7 kilonewton.

De beugel kan met 2 houtschroeven door de metalen dakpannen heen in de spanten eronder geschroefd worden. De dakhaak kan op de pan verplaatst worden, waardoor deze optimaal boven het dakspant geplaatst kan worden.

Alle hoogtes panlatten
Een steunvoet brengt de lasten van de dakhaak over op het dakspant. Dankzij de trapsgewijze vertanding kan de installateur de steunvoet zonder gereedschap aanpassen aan de hoogte van de panlat.

‘Ons systeem werkt voor alle hoogtes panlatten op schuine daken, waardoor het niet nodig is om verschillende dakhaken te gebruiken’, duidt Christian Ganahl, chief technology officer bij AEROCOMPACT. ‘De belasting wordt langs de kortst mogelijke weg op de onderconstructie uitgeoefend, waarmee een maximale stabiliteit wordt bereikt. Met behulp van ons nieuwe dakhaaksysteem kunnen bij de installatie verschillende werkstappen worden weggelaten. Dit betekent dat de installateurs de dakpannen niet hoeven te bewerken of voor te bereiden met haakse slijpmachines.’

Klik-klem
Bij AEROCOMPACT zijn namelijk voor bijna alle standaarddakpannen op de markt roestvrije, metalen dakpannen verkrijgbaar. Dankzij de grote pasnauwkeurigheid kunnen deze precies op de aangrenzende dakpannen worden aangesloten.

Zo kan de dakhaak gemakkelijk worden bevestigd aan de X40/X50-montagerails van AEROCOMPACT. De zonnepanelen worden bevestigd met behulp van de klik-klem met geïntegreerde aardingspin. Als de gebruiker alle systeemcomponenten gebruikt, dan is het dakhaaksysteem CE-gecertificeerd. AEROCOMPACT heeft dit systeem opgenomen in de planning- en engineeringsoftware AeroTool, waardoor de gebruiker een projectrapport krijgt met statische berekeningen. Het bedrijf geeft 25 jaar garantie op het product.
